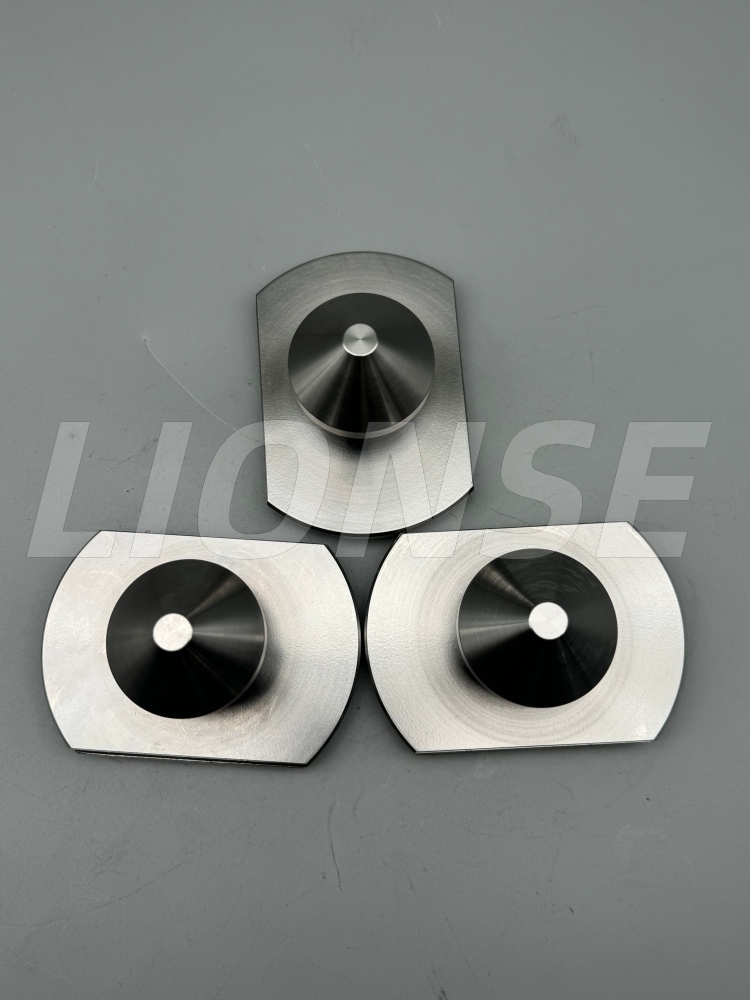

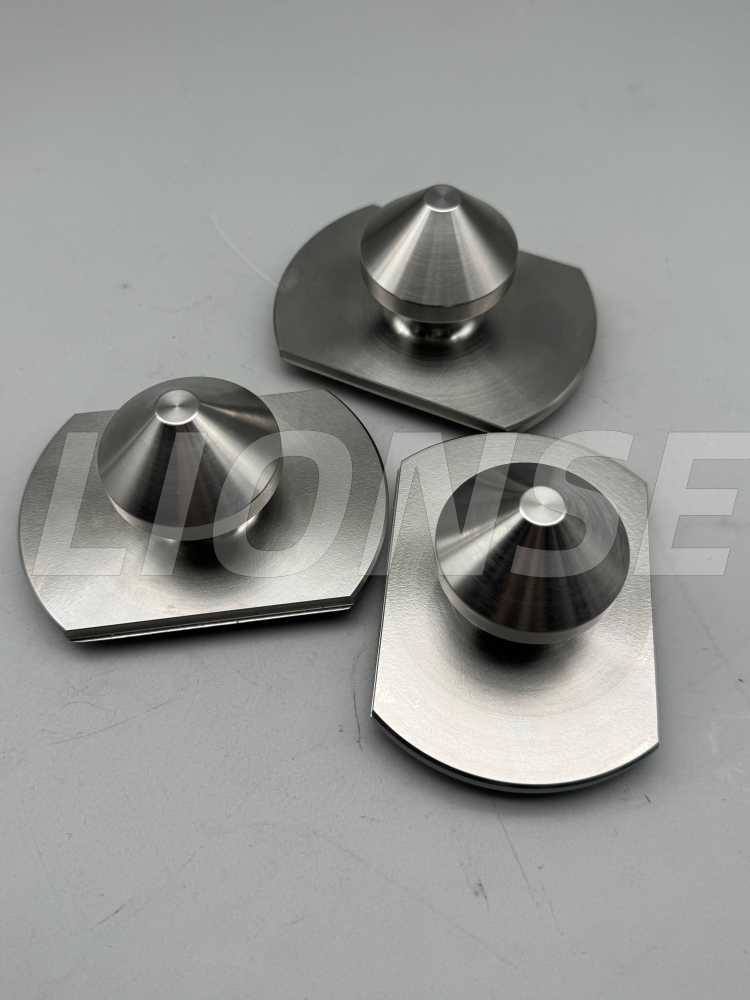

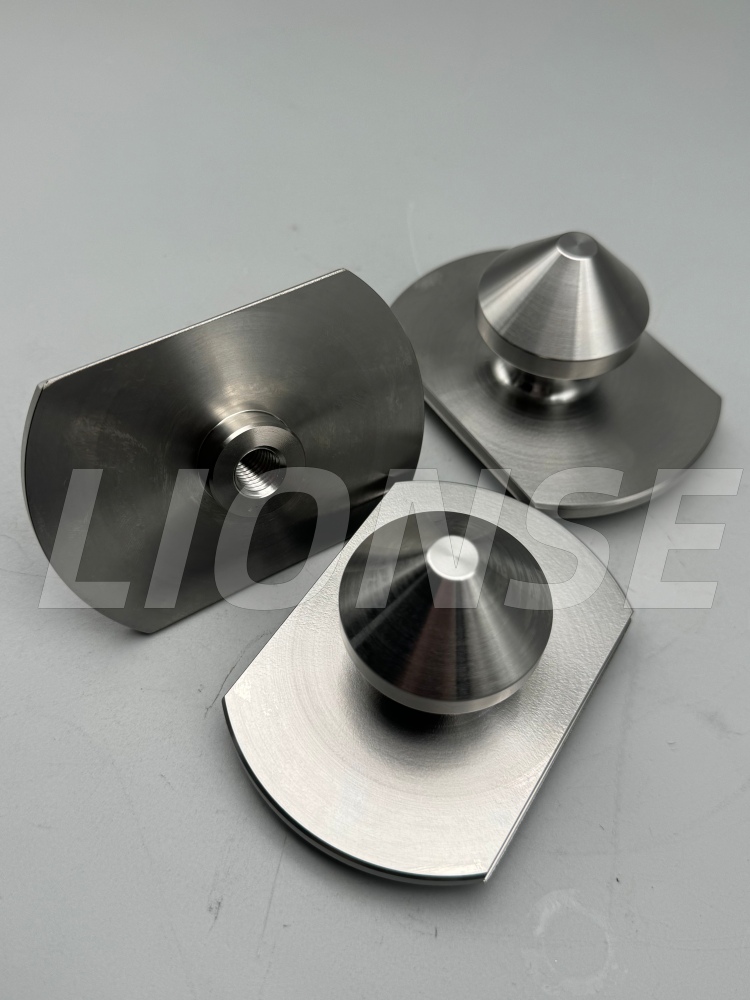

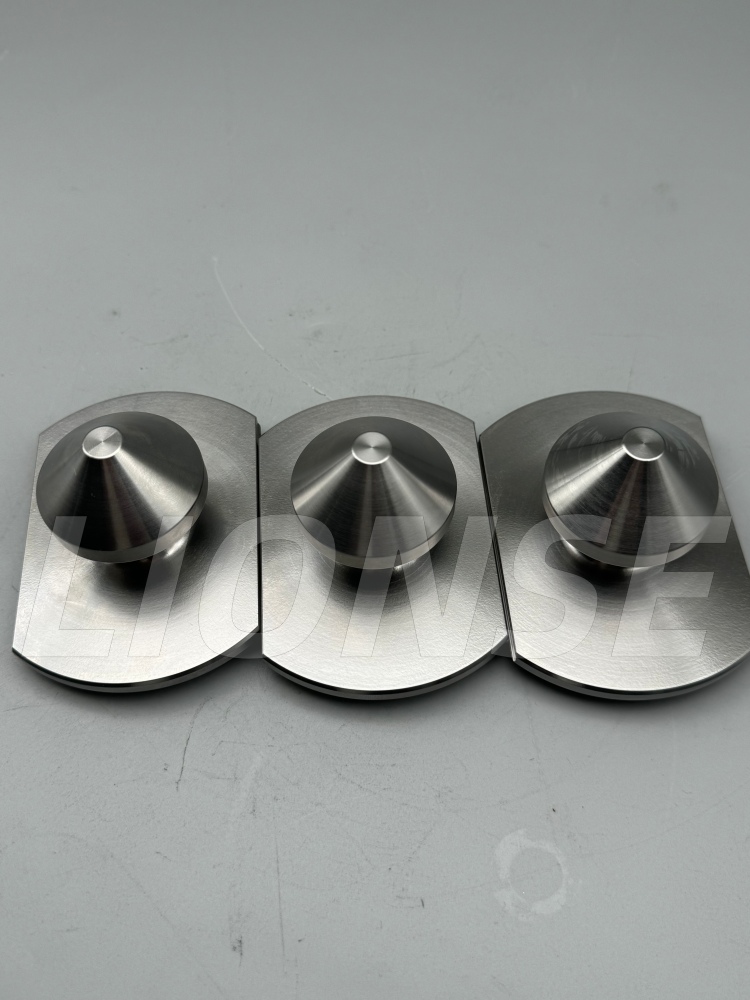

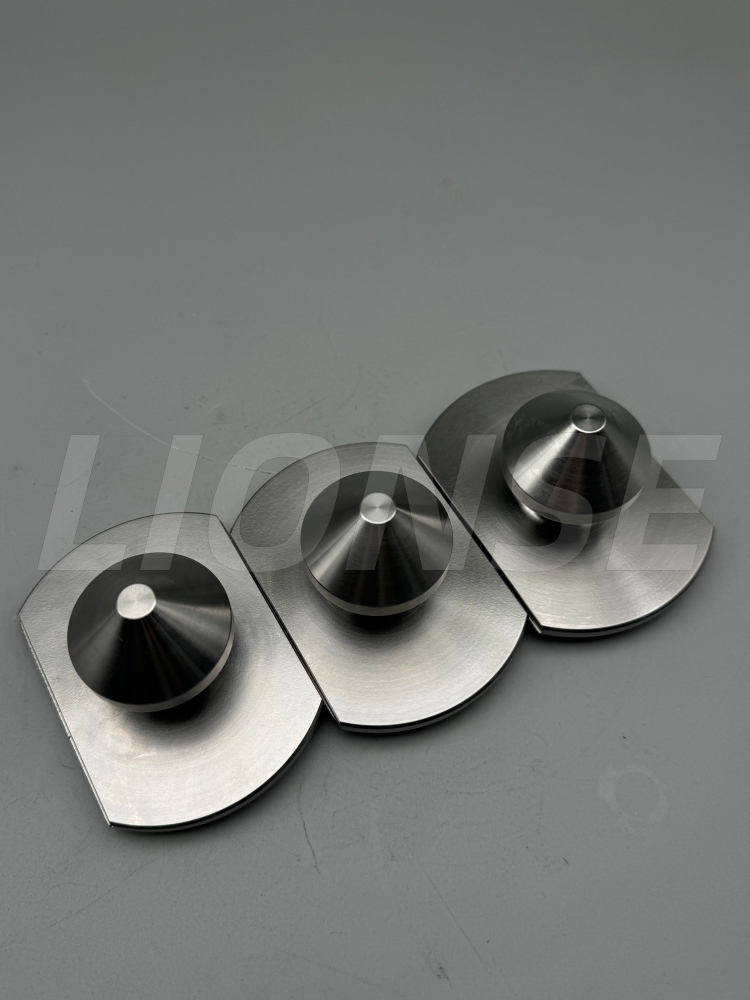

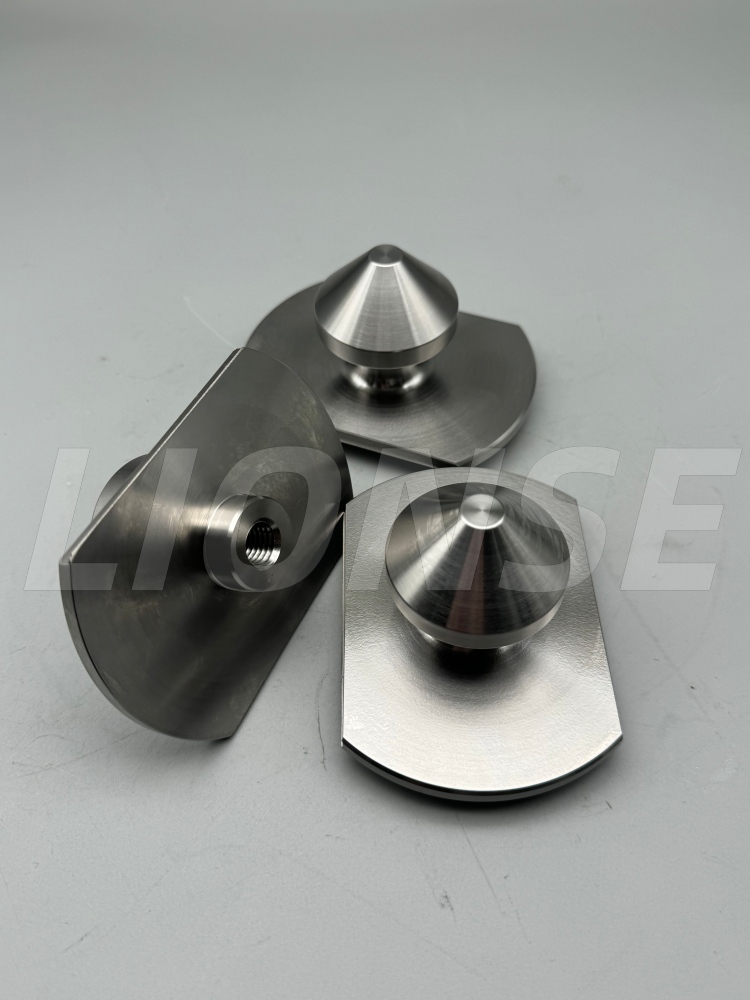

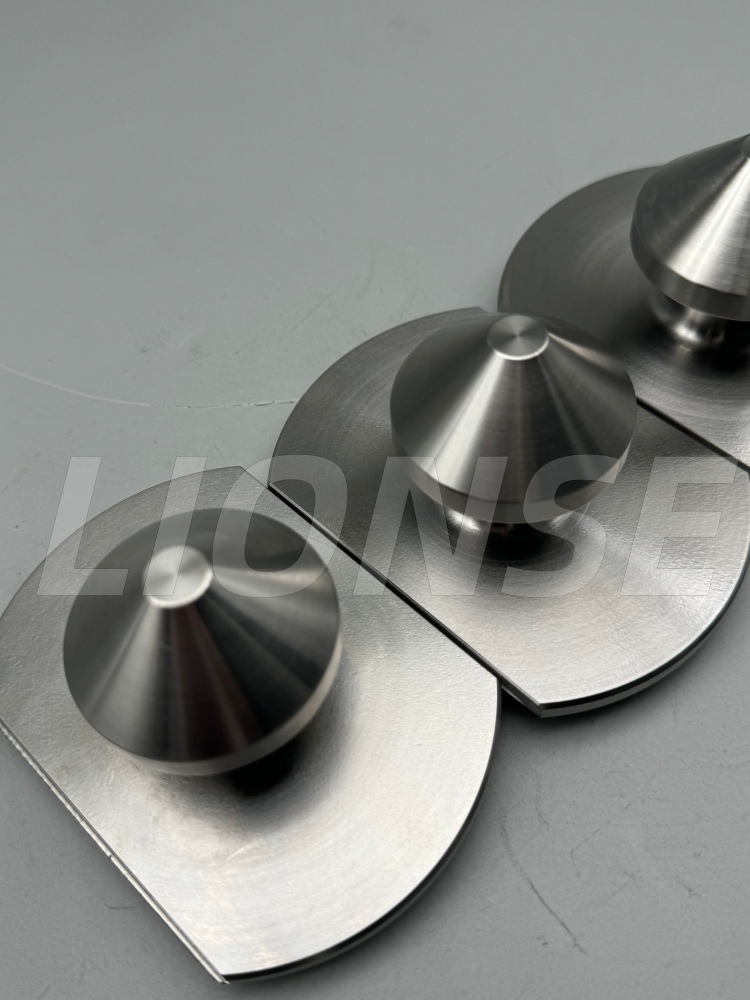

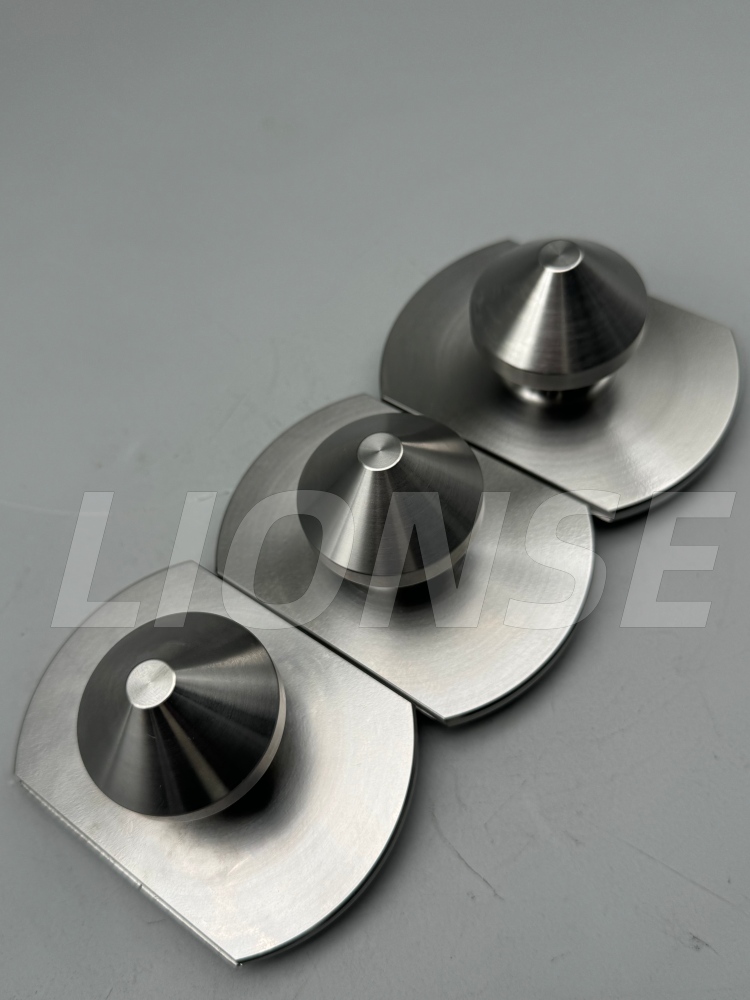

Conical Surface Locating Pull Stud

1. ထုတ်ကုန်မိတ်ဆက်

ဤတိကျမှုမြင့်မားသော Conical Surface Locating Pull Stud (CNC Fixture Quick Change for) သည် အမြန်ပြောင်းလဲခြင်းလုပ်ငန်းလည်ပတ်မှုစနစ်များ၏ အဓိကအစိတ်အပိုင်းအဖြစ် အသုံးပြုရန်အတွက် စိတ်ကြိုက်ပုံစံ-အင်ဂျင်ဖြင့်ပြုလုပ်ထားသော အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ခိုင်မာအားကောင်းသော အလွိုင်းစတီးလ် သို့မဟုတ် 420 stainless steel ဖြင့် ထုတ်လုပ်ထားပြီး ၎င်းသည် ±0.05 မီလီမီတာ အတိုင်းအတာထိန်းချုပ်မှုနှင့် ≤Φ0.05 မီလီမီတာ ကွန်ကရစ်မျက်နှာပြင်အပါအဝင် တင်းကျပ်သောသည်းခံမှုများရရှိရန် တိကျစွာလှည့်ခြင်း၊ အပူကုသမှုနှင့် ကြိတ်ခြင်းတို့ကို ဆောင်ရွက်သည်။ dual-taper ဒီဇိုင်းသည် အလိုအလျောက်အလယ်ဗဟိုပြုနိုင်စေပြီး အချင်းများကစားခြင်းကို ဖယ်ရှားကာ တည်နေရာထိုင်ခုံနှင့် တွဲထားသည့်အခါ ထပ်ခါတလဲလဲ တည်နေရာတိကျမှုကို ± 0.005 မီလီမီတာ သေချာစေသည်။ ၎င်းကို CNC စက်ယန္တရားစင်တာများနှင့် အလိုအလျောက်ထုတ်လုပ်သည့်လိုင်းများအတွက် လျင်မြန်စွာ၊ ထပ်ခါတလဲလဲ ကုပ်ထားနိုင်စေမည့် workpieces သို့မဟုတ် pallets များတွင် တပ်ဆင်ထားပြီး၊ စက်ပိုင်းဆိုင်ရာ လိုက်လျောညီထွေရှိမှုကို ထိန်းသိမ်းထားစဉ်တွင် တပ်ဆင်ချိန်ကို သိသိသာသာ လျှော့ချပေးပါသည်။

2. ထုတ်ကုန် ကန့်သတ်ချက် (သတ်မှတ်ချက်)

ထုတ်လုပ်မှုအမည်	Conical Surface Locating Pull Stud
ပစ္စည်းစွမ်းဆောင်ရည်များ	စိတ်ကြိုက်လုပ်ပါ။
အမှတ်တံဆိပ်	ခြင်္သေ့
မျက်နှာပြင်ကုသမှု	စိတ်ကြိုက်လုပ်ပါ။
ဇာစ်မြစ်	Qingdao၊ တရုတ်နိုင်ငံ
လုံးပတ်	စိတ်ကြိုက်လုပ်ပါ။

3. ထုတ်ကုန်အသေးစိတ်

Conical Surface Locating Pull Stud ကို လုပ်ဆောင်ရာတွင် စိန်ခေါ်မှုများ-

1. ပင်မအတိုင်းအတာများနှင့် ဂျီဩမေတြီခံနိုင်ရည်များအတွက် မြင့်မားသောလိုအပ်ချက်များ (တိုက်ရိုက်အများဆုံးအခက်အခဲ)

①နှစ်ထပ် conical မျက်နှာပြင်၏ အသွင်အပြင်နှင့် ထောင့်တိကျမှု

• conical မျက်နှာပြင်၏ထောင့်ချို့ယွင်းချက်သည် ±10′ အထိသေးငယ်သော်လည်း၊ ၎င်းကို တပ်ဆင်သည့်အခါ၊ "surface contact" အစား "line contact" ဖြစ်ပေါ်လာမည်ဖြစ်ပြီး၊ တိကျသောနေရာချထားမှုနှင့် မညီမညာသော အင်အားဖြန့်ဝေမှုကို ဖြစ်ပေါ်စေပါသည်။
• conical မျက်နှာပြင်၏ roundness နှင့် cylindricity ကို 0.003 - 0.005mm အတွင်း ထိန်းချုပ်ရပါမည်။ မဟုတ်ပါက၊ positioning seat နှင့် တပ်ဆင်သောအခါတွင် ကွာဟချက်ရှိမည်ဖြစ်ပြီး၊ repeatability positioning တိကျမှုကို တိုက်ရိုက်လျှော့ချပေးပါသည်။

② coaxiality ထိန်းချုပ်ခြင်း။

• coaxiality deviation သည် workpiece တွင် threaded pin ကို တပ်ဆင်ထားနိုင်ပြီး၊ positioning seat နှင့် ထိတွေ့သောအခါတွင် conical မျက်နှာပြင်သည် "ကောက်" ကာ မညီညာသော force distribution ကိုဖြစ်ပေါ်စေပါသည်။ ၎င်းသည် နေရာချထားမှုကို မှားယွင်းစေရုံသာမက conical မျက်နှာပြင်၏ ဝတ်ဆင်မှုကိုလည်း အရှိန်မြှင့်စေသည်။
• စီမံဆောင်ရွက်နေစဉ်အတွင်း၊ တပ်ဆင်မှုတစ်ခုတွင် thread၊ အပြင်စက်ဝိုင်းနှင့် conical မျက်နှာပြင်တို့ကို အပြီးသတ်လုပ်ဆောင်ရန် လိုအပ်သည် သို့မဟုတ် ဒုတိယတပ်ဆင်မှုအတွက် တိကျမှုမြင့်မားသောကိရိယာကို အသုံးပြုပါ။ စက်ပစ္စည်းများနှင့် လုပ်ငန်းစဉ်များ၏ တည်ငြိမ်မှုအတွက် လိုအပ်ချက်များသည် အလွန်မြင့်မားသည်။

2. Processing Technology ၏အခက်အခဲများ (လုပ်ငန်းစဉ်တစ်ခုလုံးကို ကြိတ်ခွဲခြင်းမှအစ)၊

① ဤဝက်အူများအတွက် လှည့်ခြင်းနှင့် အပူကုသမှုပြုလုပ်စဉ် ပုံပျက်ခြင်းကို ထိန်းချုပ်ခြင်းကို ပုံမှန်အားဖြင့် 420 stainless steel သို့မဟုတ် 40Cr သတ္တုစပ်စတီးဖြင့် ပြုလုပ်ပါသည်။ လုပ်ဆောင်ရာတွင် အဓိကစိန်ခေါ်မှုများမှာ အောက်ပါအတိုင်းဖြစ်သည်။

• အလှည့်ကျအဆင့်- စတီးလ်စတီးလ်ပစ္စည်းများသည် ကိရိယာတွင် ကပ်လေ့ရှိပြီး ချစ်ပ်အဖုများ ဖြစ်ပေါ်တတ်သည်။ ပုံသဏ္ဍာန် မျက်နှာပြင် လှည့်နေစဉ်အတွင်း တုန်ခါမှု အမှတ်အသားများနှင့် မျက်နှာပြင် ညံ့ဖျင်းမှုတို့သည် အထူးကိရိယာများနှင့် တည်ငြိမ်သော ဖြတ်တောက်မှုဘောင်များ လိုအပ်ပါသည်။
• အပူကုသမှုပုံပျက်ခြင်း- မီးငြိမ်းပြီးနောက်၊ အစိတ်အပိုင်း၏ပုံသဏ္ဍာန်မျက်နှာပြင်၊ ချည်မျှင်များနှင့် အပြင်ဘက်စက်ဝိုင်းသည် အနည်းငယ်ပုံပျက်နေလိမ့်မည်။ ပုံပျက်ခြင်း 0.01 မီလီမီတာ ကျော်လွန်ပါက၊ နောက်ဆက်တွဲ ကြိတ်ခွဲခြင်းဖြင့် ပြုပြင်ရန် ခက်ခဲသည်။ ထို့ကြောင့် ပုံပျက်ခြင်း ထောက်ပံ့ကြေးကို ကြိုတင် သိမ်းဆည်းထားရမည်ဖြစ်ပြီး အပူကုသမှု လုပ်ငန်းစဉ်ကို ထိန်းချုပ်ရမည်ဖြစ်သည်။

② conical မျက်နှာပြင်ကြိတ်ခြင်းလုပ်ငန်းစဉ် (နောက်ဆုံးတိကျမှုကို ဆုံးဖြတ်ရာတွင် အရေးကြီးသောအဆင့်) သည် conical မျက်နှာပြင်ကို ကောင်းမွန်စွာ ပြုပြင်ခြင်းတွင် ပါဝင်ပါသည်။ ယင်းနောက်တွင် အမှားများကို ပြုပြင်ရန်နှင့် ချောမွေ့မှုကို မြှင့်တင်ရန် ကြိတ်ခြင်းဖြင့် မျက်နှာပြင်ကို သန့်စင်ရန် လိုအပ်သည်။ ဤသည်မှာ အချိန်ကုန်ပြီး အလိုအပ်ဆုံးအပိုင်းဖြစ်သည်-

• ကြိတ်ခြင်းလုပ်ငန်းစဉ်အတွင်း၊ conical မျက်နှာပြင်၏ထောင့်၊ အဝိုင်း၊ ချောမွေ့မှုအားလုံးကို ထိန်းသိမ်းထားရပါမည်။ ကြိတ်ခွဲစက်အတွက် ထိန်းချုပ်မှုလိုအပ်ချက်များ၊ abrasive၊ rotational speed နှင့် pressure သည် အလွန်မြင့်မားပါသည်။
• အနည်းငယ်သော အမှားသည်ပင် တပ်ဆင်မှုအတွင်း အံဝင်ခွင်ကျ ညံ့ဖျင်းပြီး နေရာချထားမှု တိကျမှု လျော့နည်းသွားခြင်း ကဲ့သို့သော ပြဿနာများဖြစ်သည့် "အပေါက်များ" သို့မဟုတ် "မသန့်ရှင်းသော conical မျက်နှာပြင်များ" ကဲ့သို့သော ပြဿနာများကို ဖြစ်ပေါ်စေနိုင်သည်။

LIONSE သည် အရည်အသွေး၊ ယုံကြည်စိတ်ချရမှု၊ ကုန်ကျစရိတ်သက်သာမှုနှင့် အချိန်မီပေးပို့ခြင်းအတွက် CNC စက်လုပ်ငန်းတွင် ထိုက်တန်သောဂုဏ်သတင်းကို ထူထောင်ထားသည်။ သင့်ပရောဂျက်များအတွက် သင်၏မျှော်လင့်ချက်များကို ပြည့်မီစေရန်၊ ကျွန်ုပ်တို့၏ စက်ပြင်နှင့် အင်ဂျင်နီယာများအဖွဲ့သည် ထုတ်ကုန်ဖွံ့ဖြိုးတိုးတက်မှု အဆင့်အားလုံးတွင် ရှေ့ပြေးပုံစံမှ ထုတ်လုပ်ခြင်းအထိ နီးကပ်စွာ အတူတကွ လုပ်ဆောင်သွားပါမည်။ ပရောဂျက်တစ်ခုစီနှင့် ၎င်း၏အသုံးချပရိုဂရမ်တစ်ခုစီသည် ထူးခြားကြောင်း ကျွန်ုပ်တို့အသိအမှတ်ပြုသည်၊ ထို့ကြောင့် ကျွန်ုပ်တို့သည် သုံးစွဲသူတစ်ဦးစီအား တိကျသောစက်ပြုပြင်ခြင်းဝန်ဆောင်မှုများနှင့် စိတ်ကြိုက်မျက်နှာပြင်ကုသမှုများအပါအဝင် ထူးခြားသောလက်တွေ့ကျသည့်ဖြေရှင်းချက်ကို ပေးဆောင်ပါသည်။ ယနေ့ကျွန်ုပ်တို့ကို ဆက်သွယ်ပြီး သင့်အစိတ်အပိုင်းများကို စတင်ဖန်တီးကြပါစို့။

Q1: မင်းရဲ့ကုမ္ပဏီက ဘာထုတ်ကုန်တွေထုတ်တာလဲ။

LIONSE သည် 15 နှစ်ကျော်ကြာ တိုက်တေနီယမ်ထုတ်ကုန်များ၊ သတ္တုလုပ်ငန်းနှင့် ဝက်ဝံများကို ကမ္ဘာတစ်ဝှမ်းတွင် ဖြန့်ဖြူးရောင်းချသူဖြစ်သည်။ ကျွန်ုပ်တို့ ဝန်ဆောင်မှုပေးသော လုပ်ငန်းများတွင် ခွဲစိတ်ခန်းဝင်ပစ္စည်းများနှင့် ကိရိယာများ၊ မော်တော်ယာဥ်အစိတ်အပိုင်းများ၊ ဓာတုဗေဒပစ္စည်းများ၊ လျှပ်စစ်ဓာတ်အားထုတ်လုပ်ခြင်း၊ မိုင်းကိရိယာများ၊ လေယာဉ်များ၊ ပန့်များစသည်တို့ ပါဝင်သည်။ LIONSE သည် သင်၏ယုံကြည်စိတ်ချရသော ပေးသွင်းသူဖြစ်သည်။

Q2: သင့်ကုမ္ပဏီသည် ထုတ်ကုန်များ၏ အရည်အသွေးကို မည်သို့ထိန်းချုပ်သနည်း။

ကောင်းစွာ၊ ကျွန်ုပ်တို့အားလုံးသိကြသည့်အတိုင်း ကျွန်ုပ်တို့၏ဖောက်သည်များနှင့်အတူ စီးပွားရေးလုပ်ငန်းအတွင်း အရည်အသွေးသည် ပထမဦးတည်လာသည်ကို ကျွန်ုပ်တို့သည် "Quality is the life of business." ကျွန်ုပ်တို့သည် ကုန်ပစ္စည်းအရည်အသွေးကို တင်းကြပ်စွာထိန်းချုပ်ရန် ထုတ်ကုန်အရည်အသွေးကို တင်းကြပ်စွာထိန်းချုပ်ရန် ပေါင်းစပ်တစ်ခုလုံးကို သိမ်းဆည်းရမိပါသည်။

Q3: conical မျက်နှာပြင်ပရိုဖိုင်များကို တိကျမှုမြင့်မားသော ထောက်လှမ်းမှုကို မည်သို့လုပ်ဆောင်ရမည်နည်း။

conical မျက်နှာပြင်၏ ထောင့်၊ အဝိုင်းနှင့် ပေါင်းစပ်မှုအား သာမန် calipers သို့မဟုတ် မိုက်ခရိုမီတာများကို အသုံးပြု၍ ရှာမတွေ့ပါ။ ယင်းအစား၊ သုံး-ပေါင်းစပ်တိုင်းတာရေးကိရိယာ၊ အဝိုင်းအဝိုင်းနှင့် ပုံသဏ္ဍာန်တိုင်းတာသည့်ကိရိယာကို အသုံးပြုရမည်ဖြစ်သည်။

Q4: Conical Surface Locating Pull Stud ဆိုတာဘာလဲ။

Conical Surface Locating Pull Stud သည် CNC machining၊ fixture systems နှင့် အလိုအလျောက်ထုတ်လုပ်မှုလိုင်းများတွင်အသုံးပြုသော တိကျသောစက်မှုပစ္စည်းတစ်ခုဖြစ်သည်။ ၎င်းသည် တိကျသော၊ ထပ်ခါတလဲလဲ မိတ်လိုက်ခြင်းကို ရရှိရန်အတွက် တိကျသော၊ ထပ်ခါတလဲလဲ မိတ်လိုက်သည့် ထိုင်ခုံ သို့မဟုတ် chuck ဖြင့် နေရာချထားခြင်း၊ ဗဟိုပြုခြင်းနှင့် ကုပ်ခြင်း၏ လုပ်ဆောင်ချက်များကို ပေါင်းစပ်ထားသည်။
